Un trabajo recientemente publicado por el experto y colaborador de la Cátedra Juan Carlos Mejías Tavero facilita unas descripciones básicas para diferenciar los distintos ejemplos de modelos navales. Por ello lo hemos tomado como base para esta entrada.

La técnica de realizar modelos de arsenal o astillero llega a su máximo apogeo a finales del siglo XVIII, y tuvo, al igual que la construcción naval, una progresión en su uso y desarrollo. Sin embargo, el modelo de arsenal no es cualquier representación de un buque, ya que tiene que reunir una serie de características que lo diferencian de otros modelos, exvotos de barcos o representaciones decorativas. Vamos a exponerlos mas detenidamente para facilitar su identificación, siguiendo el trabajo de J.C Mejías.

a) Modelos de arsenal o de astillero

Podemos definirlo como aquellos modelos o prototipos a escala que se realizan como elemento, muestra o proyecto a estudiar y para evaluar cambios, tantos estructurales como constructivos. Se llevan a cabo con la intención de hacer una embarcación real, siguiendo las directrices establecidas en el modelo de astillero y basándose en unos planos o trazados básicos con las medidas reales de la embarcación a construir.

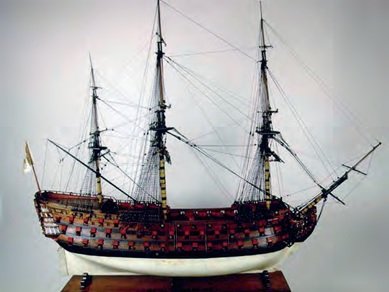

Modelo de navío de tres puentes con casco cerrado. Se pueden apreciar detalles de la popa, jardines, proa, repartimiento de las baterías, detalles de cubierta y arboladura, pero no detalles de construcción del armazón o casco. Fuente: Museo Naval de Madrid, MNM 546.

En la segunda mitad del siglo XVIII este tipo de modelos alcanza su mayor expresión y perfección. Ante un nuevo sistema de construcción o implantación con importantes modificaciones, se realizaban modelos a escala en los que se detallaban la nueva fábrica. El tamaño permitía apreciar detalles como la clavazón, tipos de pernos, escarpes de unión o medidas y números de elementos constructivos como baos, curvas, bitas, posición de palos, cintones, tallas, lanzamientos y construcción de las cuadernas entre otros elementos.

Las características del modelo de arsenal varían según lo que se quiera evaluar, por esta razón podemos observar modelos con el casco forrado o bien sin forrar la obra viva, e incluso cubiertas despojadas de sus forros y partes de sus componentes para formar esta plataforma, con el fin de ver las cubiertas inferiores. En definitiva, todas aquellas diferencias que se debían de estudiar para aprobar la construcción del nuevo buque.

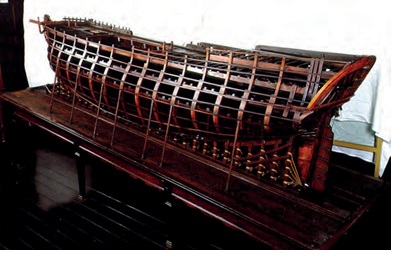

Modelo del sistema que implantó Fco. Gautier en España. Tiene su costado de estribor forrado y el de babor sin forrar. Se pueden apreciar detalles de la colocación de las vagras, que no se colocaban aleatoriamente. Su posición estaba establecida de antemano y servían como referencia al constructor para la posición de distintos elementos como la ubicación de las cintas y alturas de las cabezas de varengas. Fuente: Museo Naval de Madrid, MNM 918.

Según los casos, se podían hacer modelos que representaban secciones o detalles concretos sin que fuera necesario construir un modelo entero, esto permitía que la fabricación fuera de una escala mayor con el fin de poder apreciar mejor los detalles.

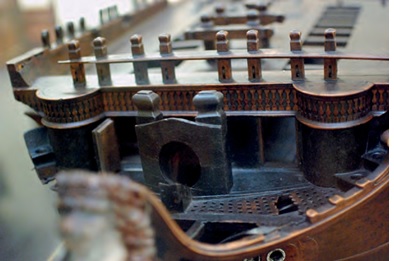

Modelo del sistema que implantó Jorge Juan. En la imagen el constructor muestra detalles como el paso del bauprés hacia su asiento, el acceso a los beques de proa, las puertas de salida por el frontón de proa y la decoración con las balaustradas que coronan el frontón. Fotografía: Juan Carlos Mejías Tavero. Fuente: Museo Naval de Madrid, MNM 916.

b) Representación de embarcaciones como exvotos

Xabier Armendáriz, en su trabajo sobre los exvotos, realiza la siguiente definición:

«La palabra “exvoto” se atribuyó únicamente a las ofrendas gratulatorias, es decir, aquellas derivadas de un pacto bien directamente con la divinidad, bien con el santo o virgen intercesor, y a través del cual el oferente se compromete a entregar una ofrenda o bien realizar determinado acto religioso, a cambio de su ayuda o intercesión para conseguirla en un momento de peligro para su vida.»

Otro autor, Mollat du Jourdin, los divide en tres clases: gratulatorios, propiciatorios y supererogativos. Con los “exvotos propiciatorios” se hace una mención directa al tema naval, indicando que son aquellos que la ofrenda es realizada por un marino en previsión de dificultades en una próxima travesía o jornada de pesca. El tipo definido como “exvotos supererogativos” se ofrecen en los casos de toda una vida de buena suerte en la mar, buena pesca o librarse de daños ante el enemigo, entre otros.

La coca de Mataró. Modelo que se ha reproducido en muchas ocasiones por modelista navales y aficionados al modelismo. Su fabricación se estima sobre 1450 y tiene detalles notables que dan una idea muy acertada de cómo era la construcción de ese tipo de barco en aquel momento

Centrándonos en las representaciones de modelos de embarcaciones, estas ofrendas se colgaban en iglesias y ermitas en un lugar visible. Una característica general de los exvotos es la ausencia del uso de la escala, es decir, no son modelos que se realicen con una reducción proporcional de todos sus elementos con respecto a la embarcación que se imita o reproduce. Eran realizados normalmente por personas de la mar, conocedores de los barcos y sus características, estas reproducciones podían ser toscas o muy definidas en detalles.

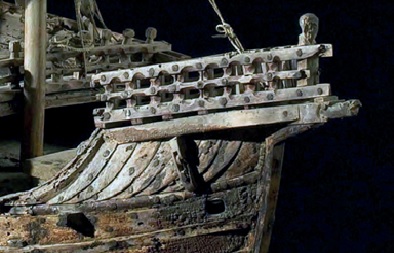

Detalles de la proa de la Coca de Mataró. Imágenes tomadas desde la página del Museo Marítimo holandés

Estos barcos, por norma general, pueden llegar a parecer que carecen de importancia como representación de un tipo de construcción naval, pero nada más lejos de la verdad. La riqueza de los detalles de algunos modelos nos aporta datos sobre la construcción de los vasos y arboladura entre otros. Sin embargo,  su consideración no debe ser la misma que un modelo de arsenal.

Han llegado muchos modelos a nuestros días, con mayor o menor calidad o deterioro. Pero las desafortunadas restauraciones que a veces se han realizado, producen pérdida de su valor histórico y constructivo. En ocasiones se han modificado parte de su estructura, pintura, decoración o añadidos de componentes que el modelo original no recogía.

c) Reproducción de exvotos en pinturas

La representación gráfica de exvotos en pinturas indica el uso que ya se venía haciendo de modelos de barcos en la realización de ofrendas. No se conoce si la reproducción de los exvotos que se dibujan en las pinturas es copia de los que estaban expuestos en el templo, o si son realizados partiendo de bocetos de embarcaciones de la época simulando la representación de ofrendas por marinos.

Un ejemplo es una de las obras del pintor V. Carpaccio, la visión del prior Ottobon, en la que autor plasma el interior de una iglesia veneciana en el segundo decenio del siglo XVI. Nuestro interés reside en los exvotos que podían haber estado en el interior del templo en el momento que Carpaccio lo pinta. Vemos dos modelos de embarcaciones de alto bordo y una galera con las características de la época, siendo una de las pocas representaciones de una galera como exvoto.

La visión del prior Ottobon (c.1515), de Vittore Carpaccio. Detalle de la pintura donde se aprecian los exvotos de dos naos.

En muchas obras pictóricas de naos en los siglos XV y principios del XVI se observan representaciones mostrando únicamente el palo macho. Sin embargo, en esta pintura vemos un pequeño bauprés, palos de mesana y trinquete, además del mayor, siendo éstos de sumo interés.

d) Modelos decorativos y de orfebrería

Este tipo de representaciones de modelos eran muy elaboradas. Su nivel de detalle y decoración definían la clase social del receptor del regalo. En aquella época, siglos XVI y XVII, este tipo de trabajos eran muy caros. Solían realizarse por encargo para uno mismo o como obsequio. Dentro de estos modelos podemos encontrar los que se realizaban con metales preciosos.

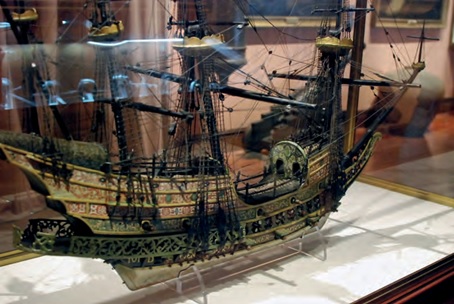

Vista general del galeón. Fotografía: Juan Carlos Mejías Tavero. Fuente: Museo Naval de Madrid, MNM 80.

Un ejemplo es el modelo que forma parte de la colección del Museo Naval de Madrid, que se puede observar en la imagen superior (MNM 80). Supuestamente fue regalo de una embajada holandesa para Felipe II  sobre el año 1593, y representa a grandes rasgos un galeón flamenco del siglo XVI.

Si observamos el modelo superficialmente, observamos que las proporciones no están precisamente en relación con las que debería de tener un barco de esas características. Sin embargo, detalles como el enjaretado, arboladura y algunos otros son dignos de ser estudiados y contrastados.

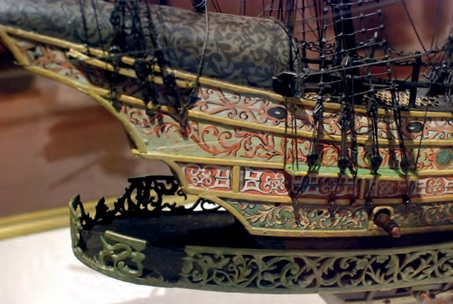

Detalles de la popa del galeón que se regaló a Felipe II  Fotografía: Juan Carlos Mejías Tavero. Fuente: Museo Naval de Madrid, MNM 80.

Otro de los apuntes importantes del trabajo de Mejías es que también muestra que en la construcción naval española ya se podían estar usando modelos a finales del siglo XVI, mientras que parece que en la inglesa lo iniciaron a principios del s. XVII.

Como hemos podido comprobar, estos modelos navales son arte y técnica en miniatura, unos por su escala y detalles son pequeños buques que otrora sirvieron para el análisis, y por eso hoy podemos obtener importantes datos sobre la construcción naval de esa época. Los exvotos sirven para entender la mentalidad de quienes los mandaban realizar, y junto a los buques que aparecen pintados y los modelos decorativos y de orfebrería nos muestran la concepción que los artistas tenían del mundo naval.

Más información

ARMENDARIZ, Xabier. Exvotos y ofrendas marineras en el País Vasco: estado del estudio e inventariado de materiales votivos marítimos. Itsas Memoria. Revista de Estudios Marítimos del País Vasco. 2009, 6, pp. 381-402.

MEJÍAS TAVERO, Juan Carlos. Modelos de Arsenal: Inicios, usos y diferencias con otras representaciones de modelos navales. Madrid, 2016.

MOLLAT DU JOURDIN, Michel. Exvoto marins du ponant. París: Musée de la Marine, 1975.
