Rafael Monleón y Torres (1843-1900), un artista valenciano del siglo XIX, es conocido y celebrado como pintor naval, pero fuera de unos círculos reducidos su figura e importancia son mínimas.

El artista. Fuente

Las biografías que existen hacen hincapié en su faceta artística, pero nosotros queremos remarcar la labor recopiladora, documental y difusora que este artista e intelectual llevó a cabo en pro de la Historia y el Patrimonio Naval y Marítimo a través de una impresionante colección de dibujos.

Marina

Monléon también nos dejó unas bonitas marinas, pintó impactantes batallas y dramáticas tempestades. Al contrario que otros pintores de su época, él había navegado como marino mercante y, por lo tanto, viajado lo suficiente como para tener noticia de primera mano de muchas de las naves que luego dibujó. Una vez acabada su vida como navegante, obtuvo una plaza de restaurador en el Museo Naval de Madrid, lo que le permitió entrar en contacto con la documentación histórica mas relevante.

El puerto de Alicante

Destacamos que Monleón no dejó atrás embarcaciones de países lejanos, sino que se documentó para dibujarlas y así dejar testimonio de su existencia, formas y estructura. El autor se ocupó igualmente de naves africanas, egipcias, indias, chinas o austronesias, y esa concepción universal de la Historia y del Patrimonio Naval, que ni siquiera hoy es frecuente, consideramos que tiene un enorme valor.

Las naves de la Historia

Mostramos y comentamos una muestra de la colección de dibujos suyos en los que quiso recoger todas las embarcaciones (barcas, canoas, naves, buques, barcos y resto de denominaciones) que se usan a lo largo de la geografía terrestre, y también las que en épocas pasadas habían sido utilizadas para surcar mares y ríos.

Entrada en el puerto

Esta impresionante colección está digitalizada y disponible en la Biblioteca Nacional de España (a través de la Biblioteca Digital Hispánica), y es la que vamos a comentar aquí para deleite de todos los que gustan de este tema. Nuestro especialista en historia de la navegación ha hecho los comentarios sobre las naves.

Todas las imágenes han sido tratadas y mejoradas por nuestros expertos para que, dentro de lo posible, se puedan observar de manera mas clara los detalles  y dibujos realizados.

Los que hemos recogido aquí son sólo una muestra de los casi 1000 dibujos de este prolífico autor.

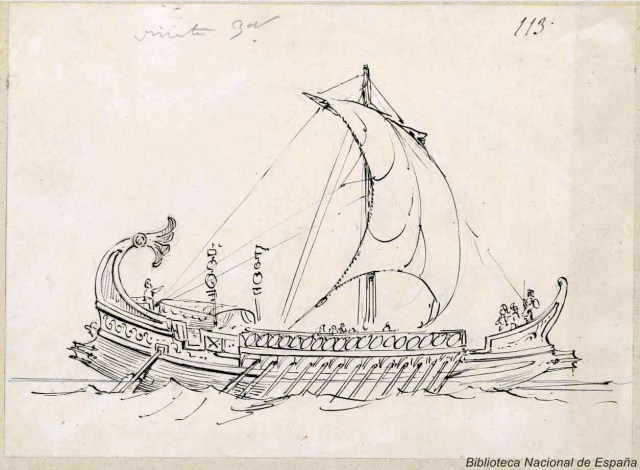

Trirreme romana

En esta magnífica nave de la Antigüedad clásica es de destacar el aplustre que remata la popa (puppis) en forma de ala de ave, el gobernaculum o timón (uno a cada banda), el rostrum o ariete con el cual se embestía a la embarcación enemiga (un poco elevado pues esta pieza tenía que estar a flor de agua), la vela cuadra o redonda y, asomando por la popa, un áncora. Le faltan dos órdenes de remos.

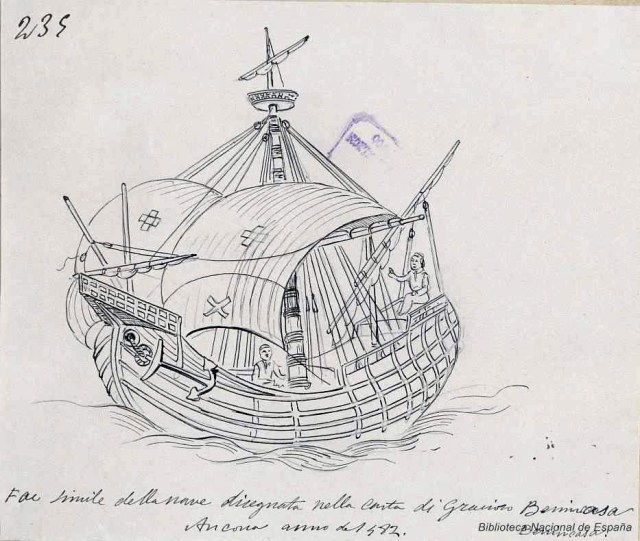

Carraca del siglo XV

La carraca era un navío de vela destinado al comercio de grandes cargas. La embarcación dibujada va navegando empopada con la gran vela mayor o papafigo. El grueso árbol mayor lleva por encima de la verga de la vela una cofa, que era un puesto de combate desde el cual se lanzaban flechas, venablos y piedras al enemigo. Sobre la cofa aparece un pequeño mástil con una reducida vela de gavia aferrada. Lleva, también, una mesana latina aferrada o matafionada. En la proa hay un pequeño trinquete redondo o cuadro que está aferrado. Un bauprés muy levantado es el último árbol de la embarcación.

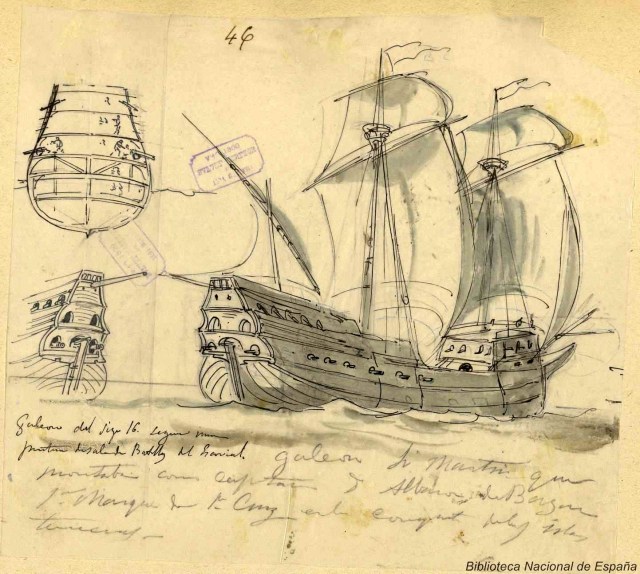

Galeón del siglo XVI

Nave a vela de origen español utilizada tanto para el comercio como para la guerra. En el dibujo va navegando en popa con todo el aparejo. En la proa y atravesando el bauprés aparece media verga de la cebadera que no está envergada. Sobre el castillo de proa, el árbol de trinquete lleva izada la vela del mismo nombre, y en su mastelero el velacho. En el arranque del alcázar, el árbol mayor lleva dado su papafigo o vela cuadra mayor. En su mastelero va hinchada la gavia. En el castillo de popa la mesana latina va cazada en el cazaescota, botalón que sale del coronamiento de la popa.

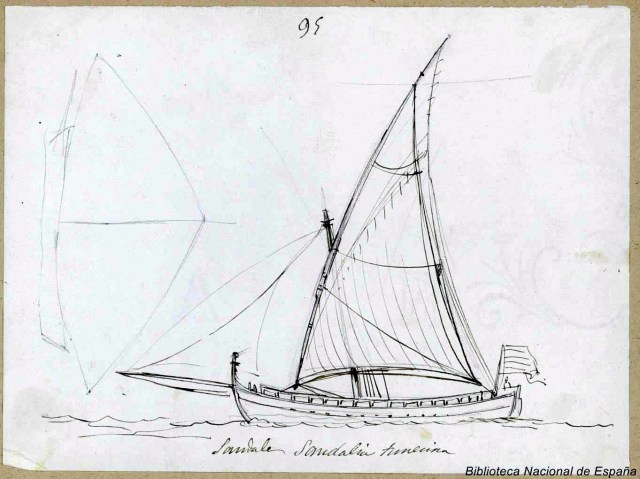

Barco tunecino

Barco tunecino denominado Sandala y también Sandalia. Embarcación berberisca o tunecina de cabotaje. Lleva una vela latina al viento, cazada en la popa, y una pollaca (especie de foque) con el puño de amura encapillado en el extremo del botalón de proa. Las de mayor tonelaje llevaban una mesana con una vela de abanico.

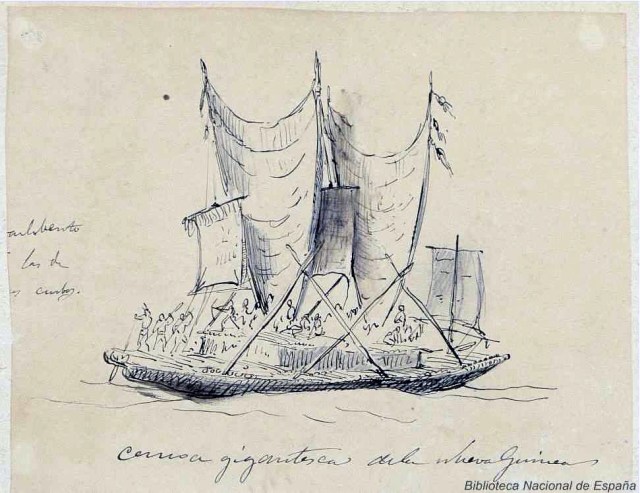

Canoa de Nueva Guinea

Esta embarcación es bastante grande, por lo cual debe estar construida como un catamarán con dos cascos unidos por una cubierta. Las canoas normales llevaban un casco con una batanga adosada (armazón exterior) para mantener el equilibrio de la embarcación. La vela, entre dos entenas que se unen en su base en forma de V, es característica del Pacífico. Lleva dos por mor de los dos cascos. Como se deja mucho espacio sin velamen en la parte baja, se han añadido varias velas cuadras, probablemente copiadas de las naves europeas.

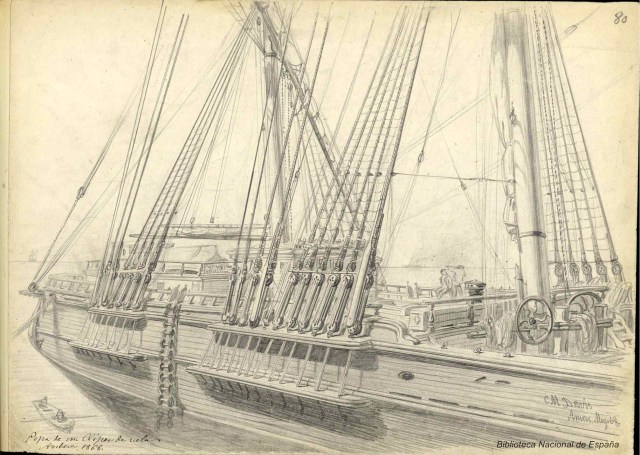

Clipper

Precioso dibujo de los barcos que desde la mitad del siglo XIX hasta la II guerra mundial mantuvieron el comercio luchando con la competencia de los buques de vapor. La ilustración nos muestra la popa del barco con el palo de mesana y el del mayor popel, pues suponemos que la embarcación era de cuatro palos. Hay un buen detalla de la tabla de jarcia. Con los obenques tesos por los acolladores y las vigotas. Los obenques, para permitir que la gente suba a la arboladura tienen hecha la flechadura. Entre las dos mesas de guarnición cuelga una escala de gato para que los marineros embarquen o desembarquen de los botes.

Nota para los investigadores: algunos de los dibujos están mal descritos y no se corresponden con las embarcaciones que aparecen. También se encuentran otros errores de diverso tipo.

Mas información

Acceso a los dibujos de Monleón desde la Biblioteca Digital Hispánica.

PIQUERAS GÓMEZ, M.J. Rafael Monleón: el pintor del mar y su historia. Ars longa: cuadernos de arte, 1991, 2, p. 49-52.
